TORNOS


torno cq 6128x660 torno co6230Ax914 TORNO 1440G TORNO CM 6241X1000 torno L2660 TORNO L26120 TORNO CR6246BX1500 torno CQ6230Ax910
CQ6128
CO 6230A

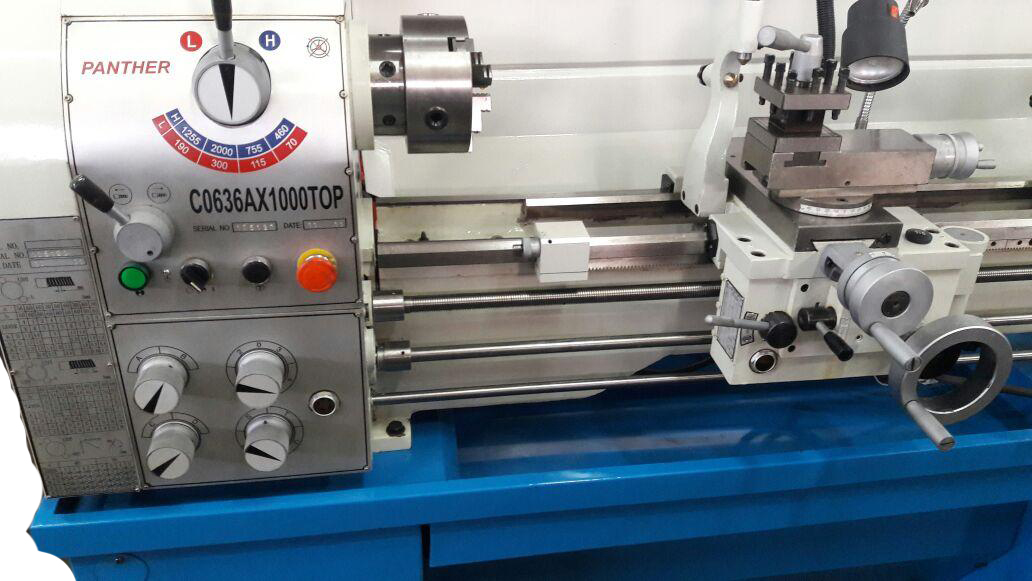

CO636A

Mod.1440G

con

Stand de fundición

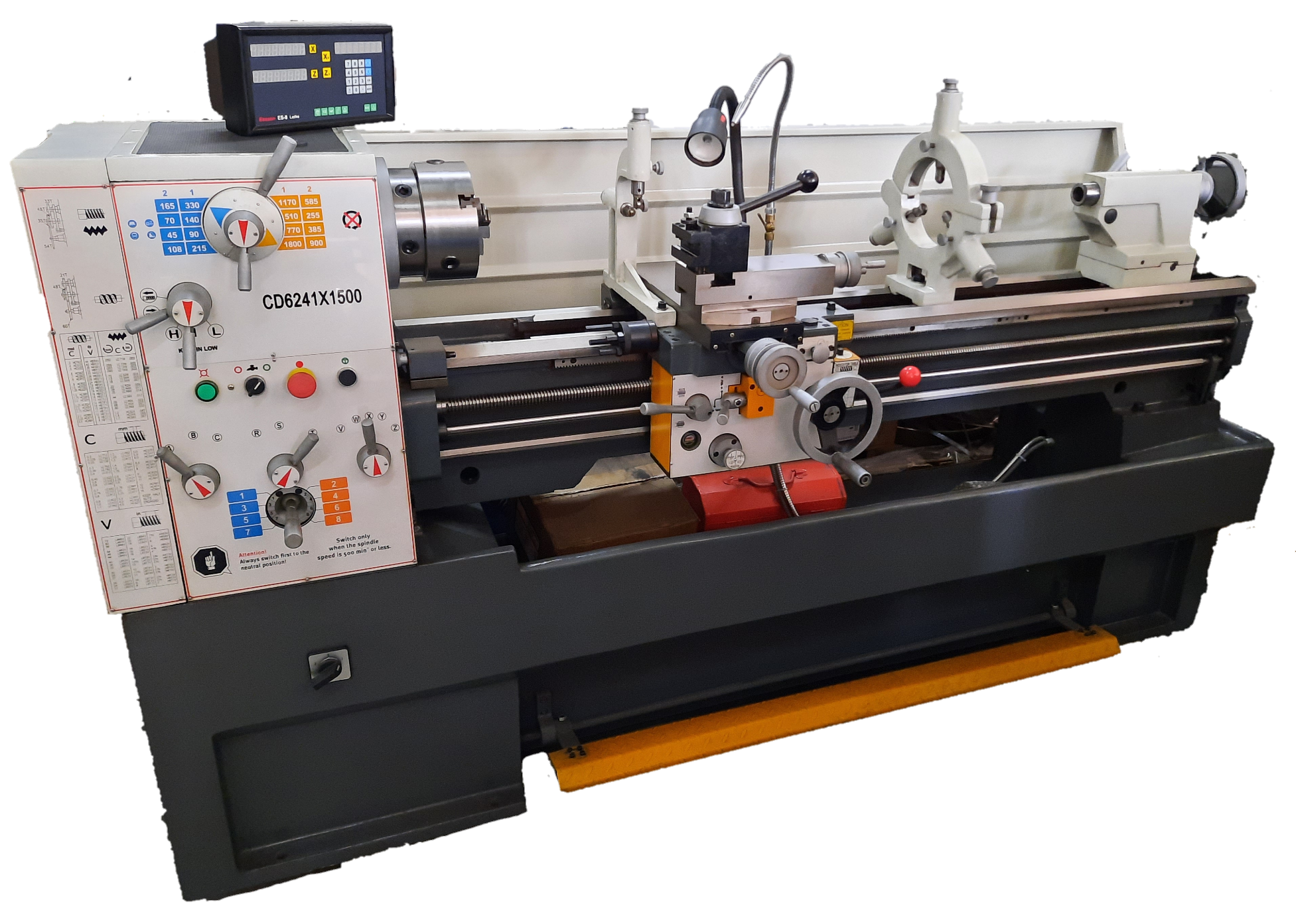

CM6241

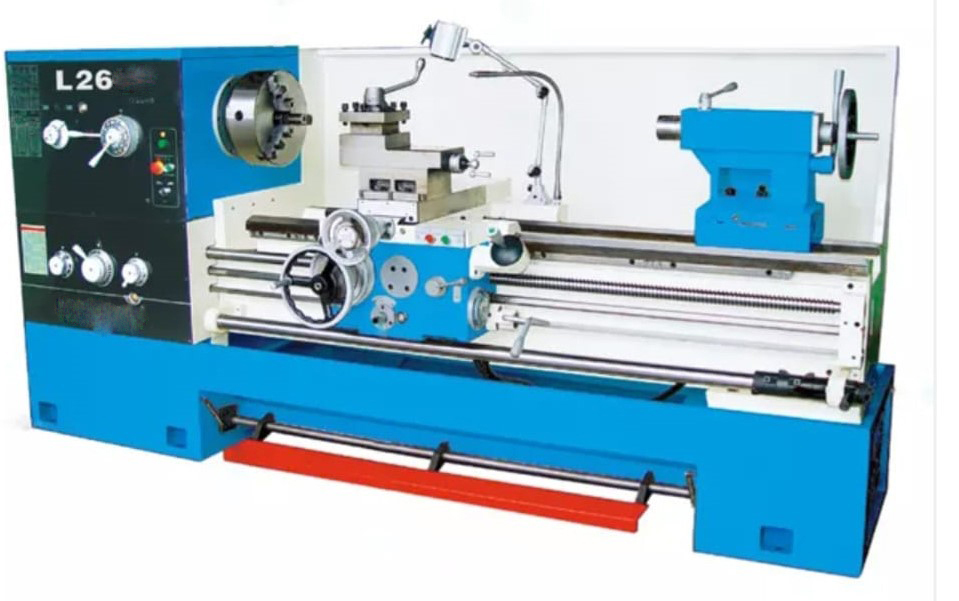

L 2660/2680 GRAN PASAJE DE BARRA

L 26120 GRAN PASAJE DE BARRA 105

CR6246R X 1500 DE PRECISIÓN

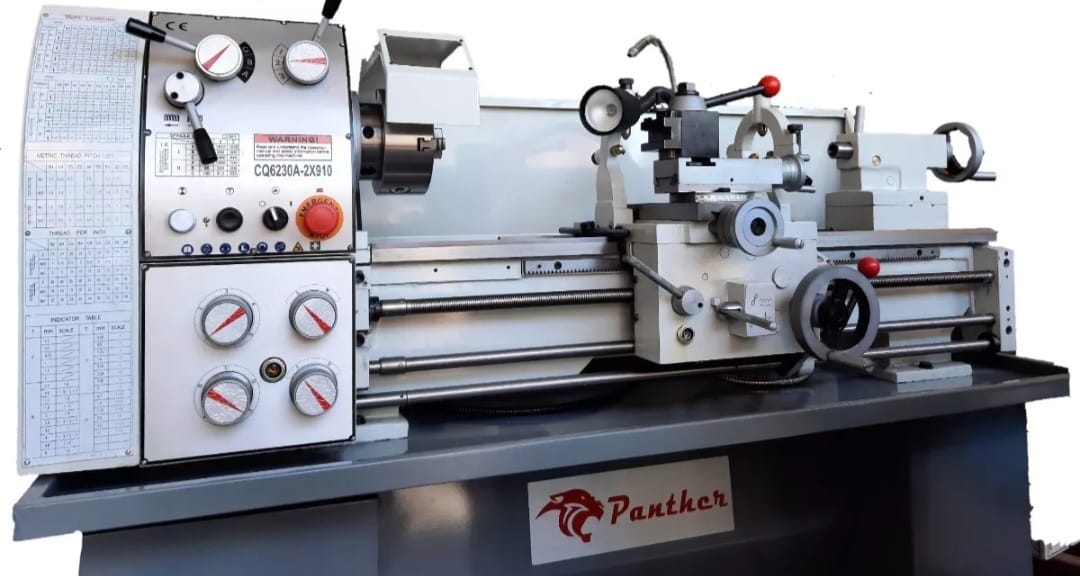

CQ 6230A X 910
TORNO D180VX300 torno 290vx700 TORNO CO636B

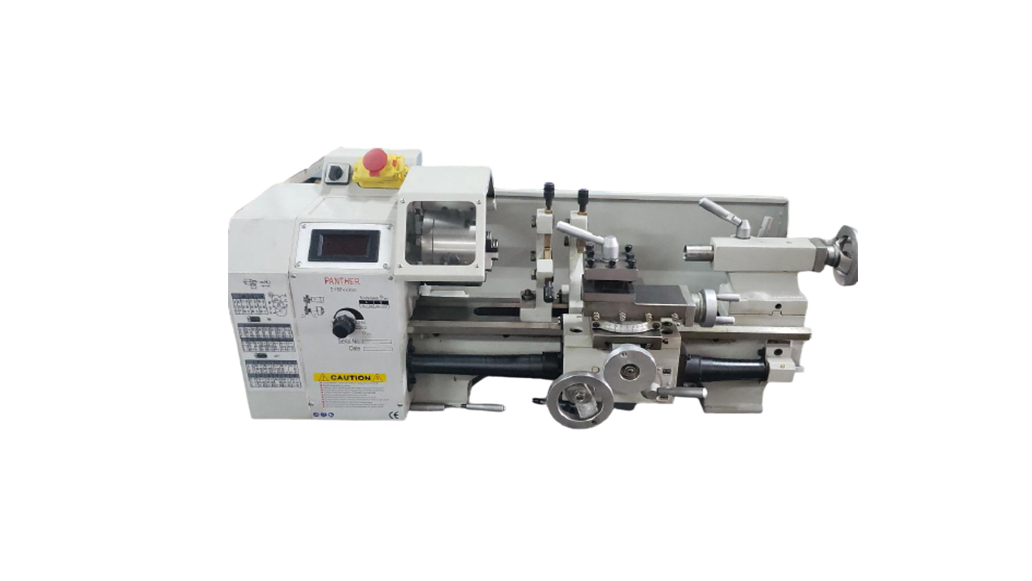

D180VX300

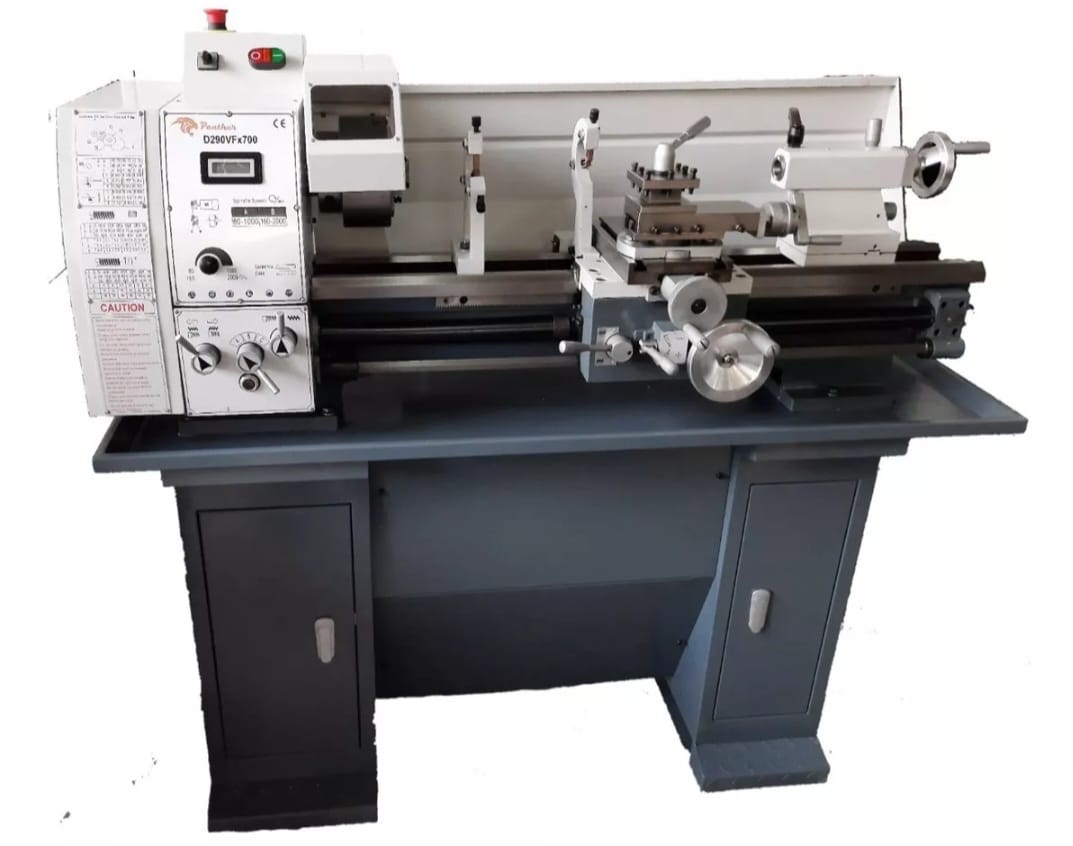

D290VX700

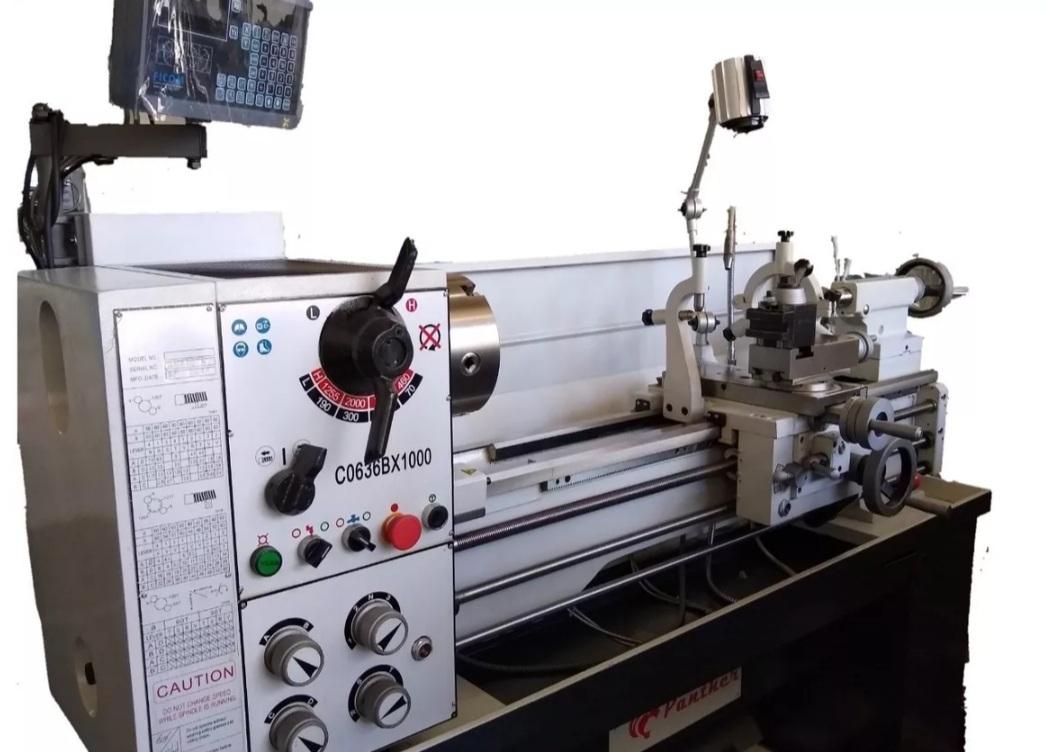

CO 636B


CARACTERISTICAS GENERALES:

- Bancada templada - Engranajes templados y rectificados - Roscas métricas y withworth sin cambio de engranajes (CM6241) - Pie monoblock de fundición (CM6241)

L 2660/2680/26120: GRAN PASAJE DE BARRA - Embrague - Bancada templada rectificada - Husillo con triple apoyo 105 mm. - Freno - Carro motorizado - Ancho de bancada 405 mm.

Los modelos L2660/2680 vienen con Reglas digitales en 2 ejes.

CR6246B X 1500:

MATERIAL ANTIFRICCIÓN TURCITE B EN GUÍAS LONG Y TRANSV

RODAMIENTOS NSK EN EL CABEZAL

Gran pasaje de barra 80 mm. - Montado sobre sólida estructura monoblock de fundición - bancada templada - roscas métricas y withworth sin cambio de engranajes- engranajes templados y rectificados - topes longitudinales



CQ 6230A x 910

roscas métricas y whitworth

Con torre de cambio rápido (con 2 portas) + torre standard

Características/Modelos

D180VX300

con visualizador de velocidad

CQ6121 CQ6128

290VX700

autom. long y transveral

CO6230A 1440G CO636A CO636B CM6241 L2660/2680 L26120 CR6246B CQ 6230A x 910

plato 200 mm

pasaje de barra 52

patas de fundición

Tipo de cabezal Vel. variable Cono polea Cono polea Vel. variable Mono Polea   Mono Polea Mono Polea Mono Polea Mono Polea
Distancia entre centros (mm) 300 400 660 700 914 1000 1000 1000 1000/1500 1500/2000 300 1500 910
Volteo sobre bancada diam. (mm) 180 210 280 290 300 356 360 360 410 660 460 300
Escote: Volteo diam. x largo - - - - 430x150   502x125 502x125 590x250 870x270 870x270 690x165 430x150
Volteo sobre carro diam. (mm) 110 105 170 180 178 215 224 224 260 420 270 180
Ancho de bancada (mm) 100 135 155 182 181   187 187 250 405 300 180
Velocidad del husillo (RPM) 150-2500 (6V)125-2000 (6V)125-2000 80-1900 50 HZ (2000 60 HZ) (9V)60-1400 8v(45-1800) (8V)70-2000 (8V)70-2000 (16V)45-1800 (12V)36-1600 1700 18V(65-1810)
Potencia del motor (HP) 0.75 0.75 1 2HP 1.5 1.5-2.2KW 2 2 4.5 10 7.5 2
Peso (Kg) 66 110 230 260 420 800 760 1000 1600/1800 2700/3000 4500 2000 420
ACCESORIOS:
Plato de 3 y 4 mordazas - Plato liso - Luneta fija- Luneta móvil - Freno (Hobby no)- Lámpara halógena (Hobby no) - Punto giratorio - 2 puntos fijos - Lubricación forzada en carro (CM6241) -Base de apoyo (CQ6118 no) -Bandeja inferior y posterior guarda salpicaduras- Cono de reducción - Engranajes de recambio
Plato de 3 y 4 mordazas - Plato de arrastre-Plato playo- Luneta fija - Luneta móvil- Jgo. de herramientas - Equipo completo de refrigeración e iluminación - Manual
Sistema de lectura digital - Torre de cambio rápido - Plato de 3 y 4 mordazas - Plato liso - Luneta fija - Luneta móvil - Freno - Sistema de refrigeración - Lámpara halógena - Punto giratorio - 2 puntos fijos - Lubricación forzada en carro - Bandeja posterior guarda salpicaduras - Protección guarda salpicadura sobre plato - Cono de reducción - Llaves de servicio. Plato de 3 mordazas universal de 160 mm y 4 mordazas independiente de 200 mm. - Plato liso de 250 mm. - Chapón guarda salpicaduras trasero - Protección guarda salpicaduras sobre plato - bomba de refrigeración - lámpara halógena - Punto giratorio - 2 Puntos fijos - Llaves de servicio - Cono de reducción - manija de carro a la derecha - freno - engranajes de recambio
OPCIONALES: Sistema de lectura digital - Copiador de conos - Torre de cambio rápido. Luneta fija para diámetros grandes 152-305 - Torre de cambio rápido







TORNOS DALIAN
torno dalian dalian grande dalian chico
Serie CDS Serie CW-E Serie CDL

CARACTERISTICAS GENERALES:

* Gran pasaje de barra - Bancada templada - Engranajes templados y rectificados * Roscas métricas y Withworth sin cambios de engranajes * Cabezal con lubricación forzada (serie CDL no) * Cabezal con embrague (serie CDL no) * Carro motorizado (serie CDL no) * Manija de carro a la derecha.





CARACTERISTICAS / MODELOS CDL 6251

CDS 6250

B /C

CDS 6266

B /C

CW 6280E CW62100E
Distancia entre centros (mm) 1000-1500 1000-1500-2000-3000 1000-1500-2000-3000 1500-2000-3000-4000 2000-3000-4000-5000
Volteo sobre bancada diam. (mm) 510 500 660 800 1000
Volteo sobre escote diam. (mm) 735 760 910 1000 1230
Volteo sobre carro diam. (mm) 320 290 440 520 720
Ancho de bancada (mm) 300 394 394 550 550
Agujero del husillo 82 82 / 105 82 / 105 100(130) 100(130)
Velocidad del husillo (RPM) 12V(16-1600) 16V(26-2000)/16V(26-1700) 16V(26-2000)/ 16V(26-1700) 18V(7,5-1000) 18V(7,5-1000)
Potencia del motor (HP) 7 10 10 15 15
Peso (Kg) 2040 / 2250 2100-2150 / 2260-3050 2200-2250 / 2360-3150 4030-4330-4830-6100 4560-5150-6250-6750
ACCESORIOS:

Plato de 3 y 4 mordazas - Plato liso - Plato de arrastre - Luneta fija - Luneta móvil - Freno (serie CW opcional) - Chapón guardasalpicaduras trasero (serie CW opcional) - 2 puntos fijos - 1 punto giratorio - Sistema de refrigeración - Lámpara halógena - Cobertor de plato (serie CW opcional)

OPCIONALES:

Sistema de lectura digital - Copiador de conos - Torre de cambio rápido.
