FRESADORAS DE TORRETA







X6325D x6325d cab cono X7130 x6325 x6323

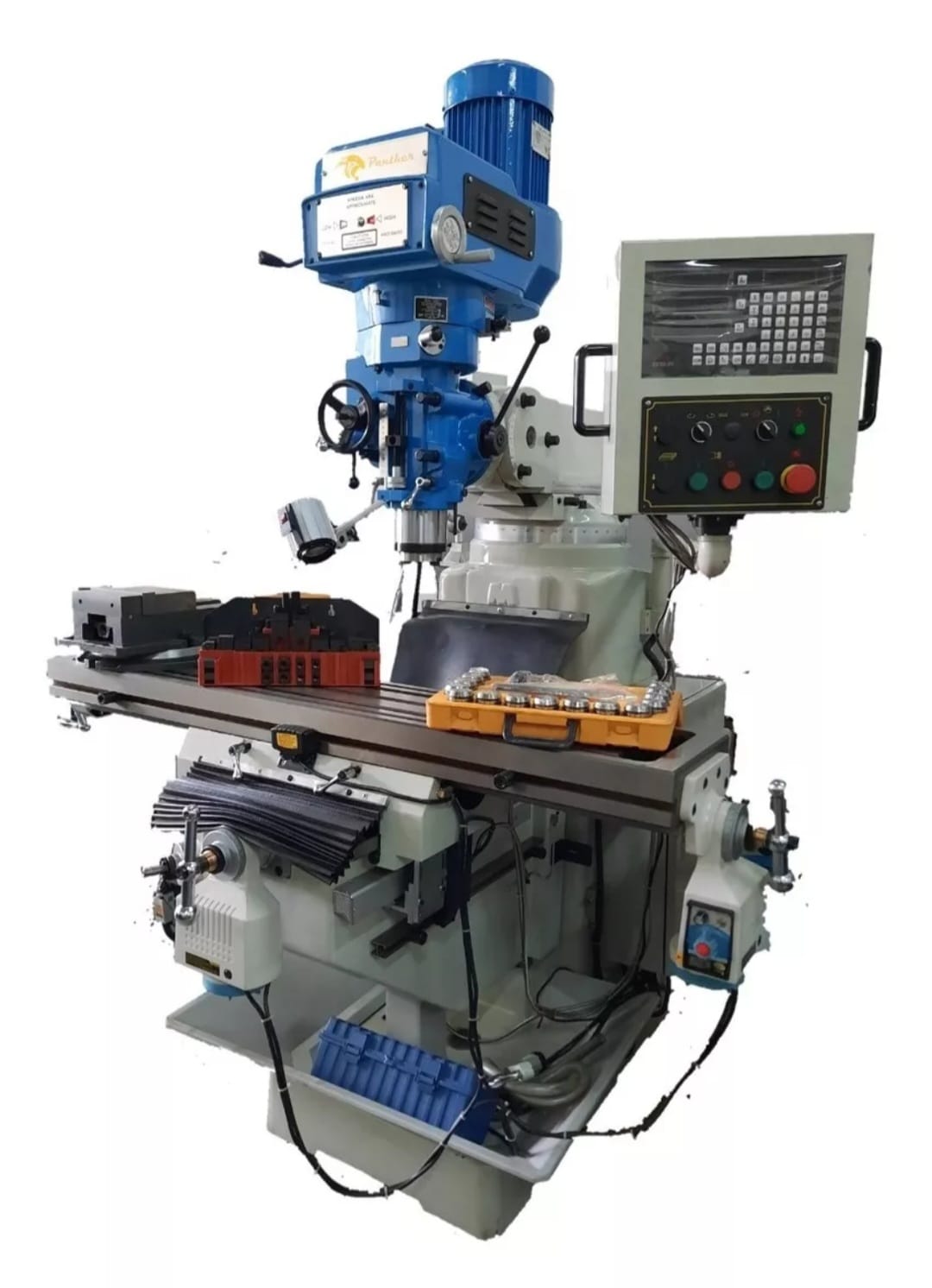

X6325D velocidad variable

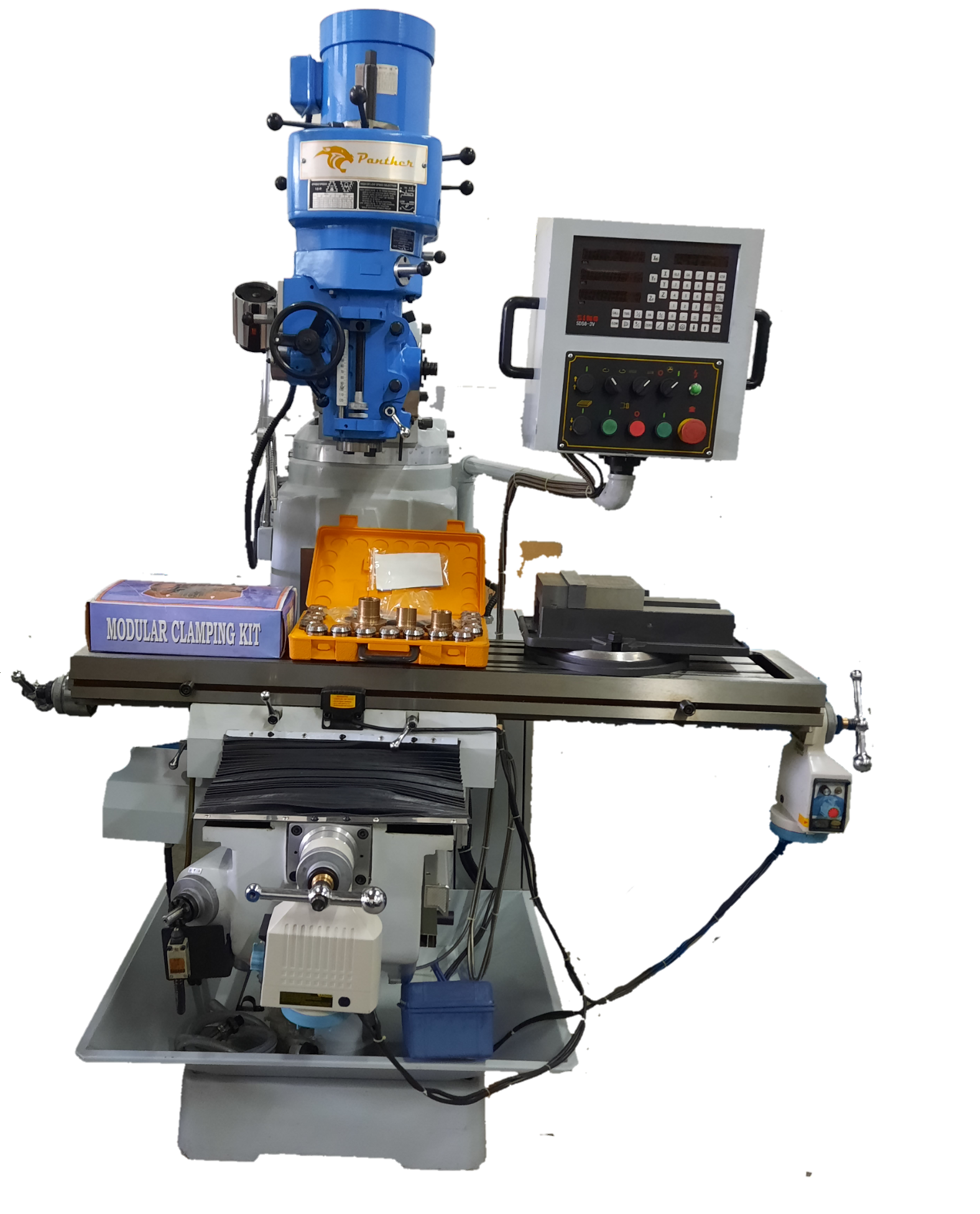

X6325 cabezal conopolea

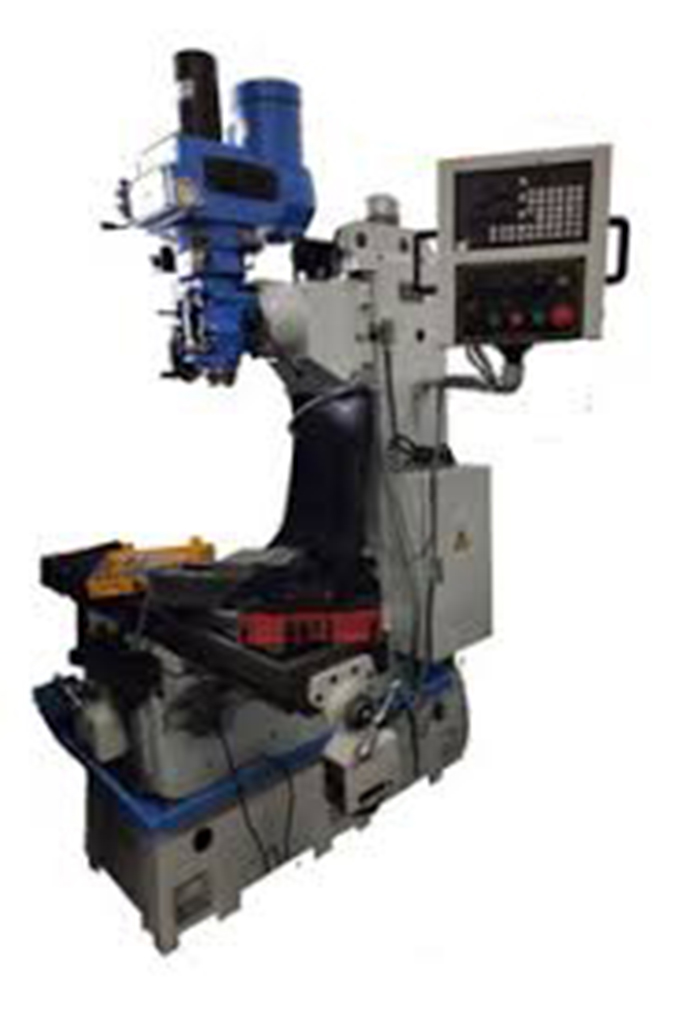

X7130

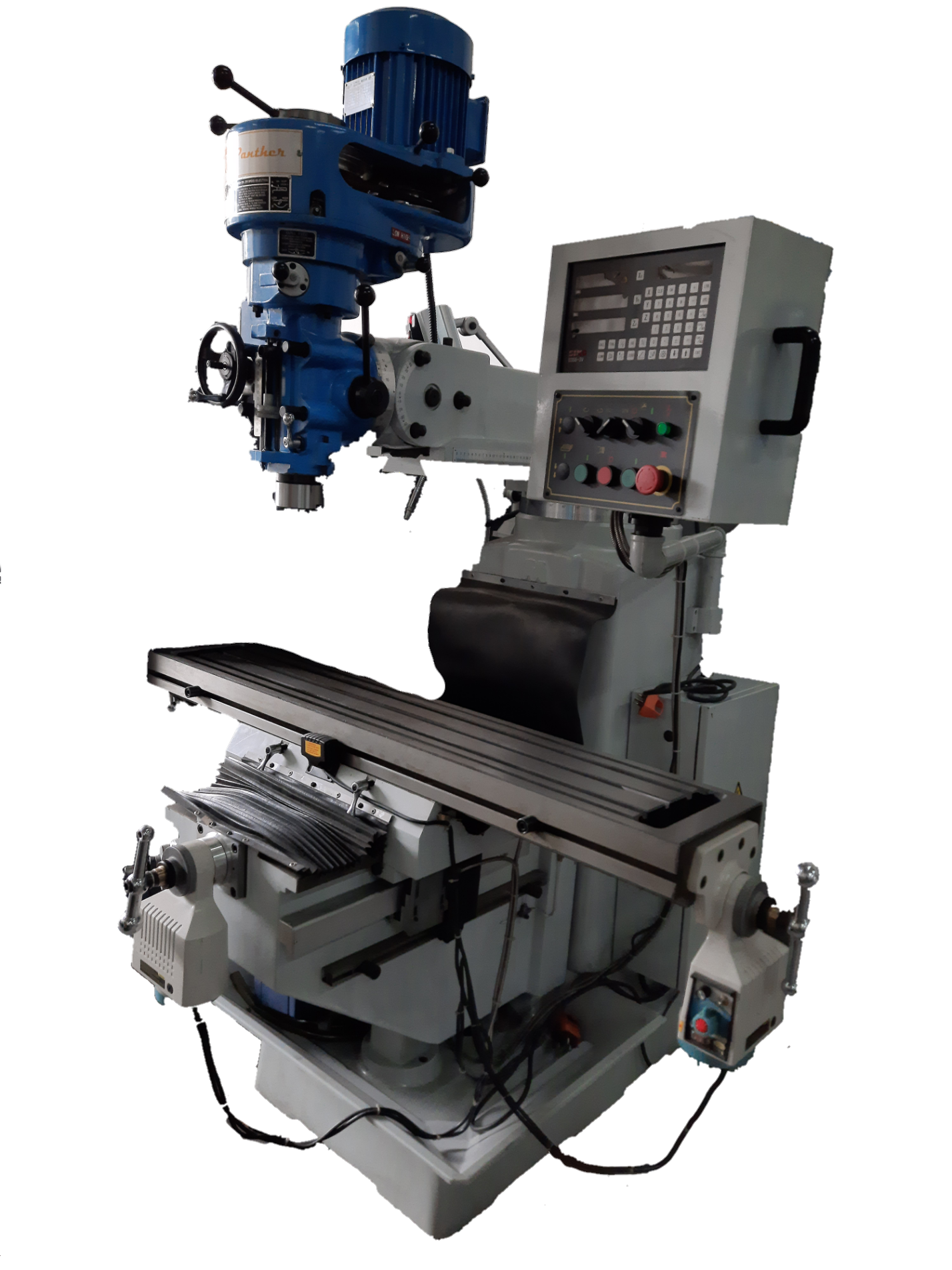

X6325

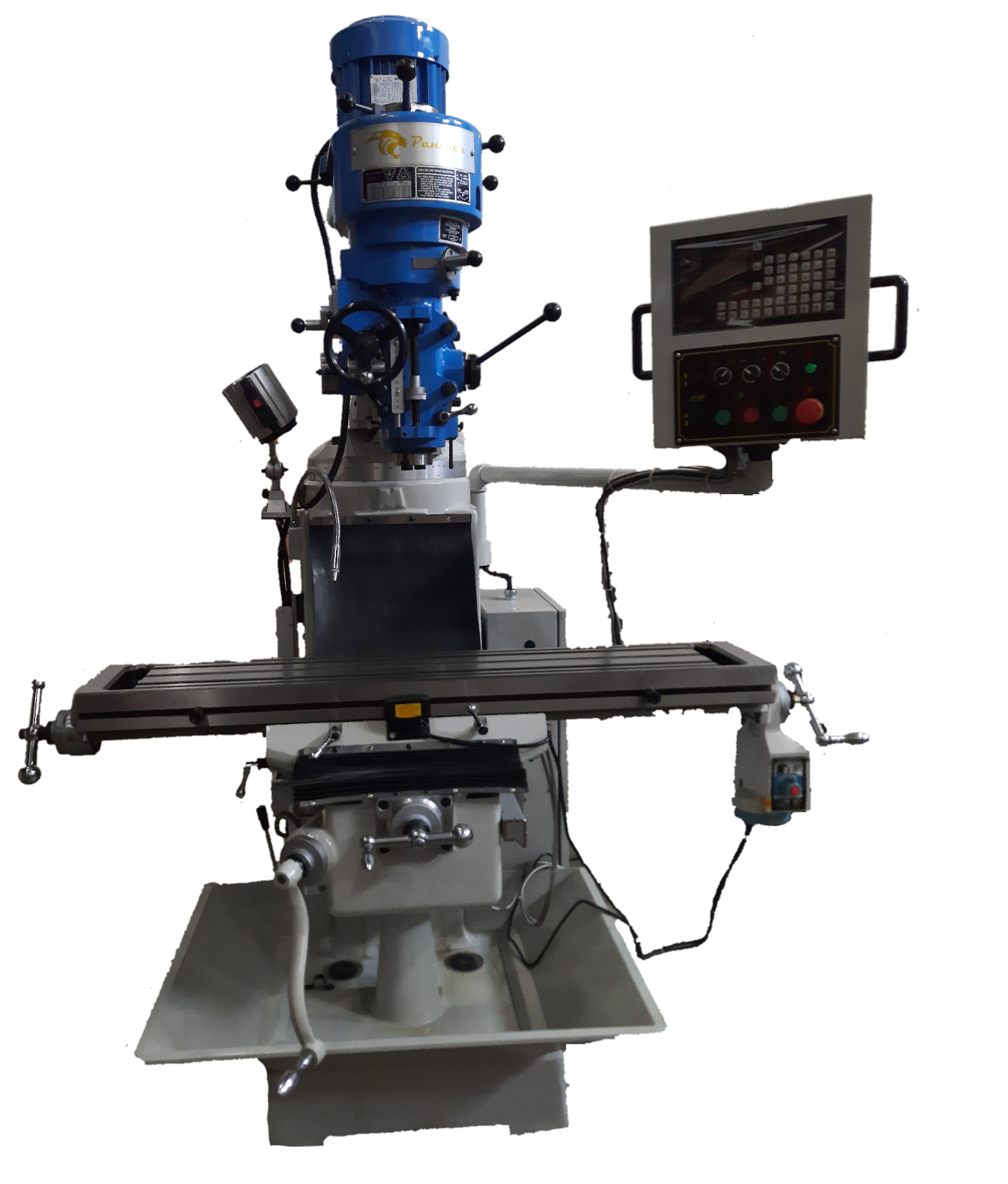

X6323


CARACTERISTICAS GENERALES:

- Estructura panel de avispa en interior del cuerpo - Tornillos rectificados en x y z - Tuerca con ajuste en x-y - Rulemanes NSK en cabezal.

CARACTERÍSTICAS/MODELOS X6323 Torreta X6325 Torreta X6325D Torreta X6235D Torreta X6330A Torreta X7130 Bancada verical
Tipo de cabezal

Girat. basculante polea escalonada

Girat. basculante polea escalonada Girat. basculante polea escalonada. Girat. basculante velocidad variable Giratorio s/basc. vel. variable Giratorio vel. variable
Tipo de colizas prismáticas cuadradas cuadradas cuadradas cuadradas cuadradas
Medida de la mesa (mm) 1246 x 230 1370 x 254 1370 x 254 1370 x 254 1370 x 305 1500 x 305
Recorrido X Y Z (mm) 840 x 305 x 400 950 x 420 x 420 950 x 420 x 420 950x420x420 870 x 380 x 430 1000 x 510 x 405
Cono del husillo (mm) ISO 30 ISO 40 ISO 40 ISO 40 ISO 40 ISO 40
Recorrido del husillo (mm) 127 127 127 127 127 127
Diam. de manga del husillo (mm) 86 86 105 105 105 105
Velocidad del husillo (RPM) 16V65-4500) 16V(65-4500) 16V(65-4500) 70-3600 var. infinita 70-3600 var. infinita 70-3600 var. infinita
Avance autom. del husillo (mm/R)
3V (0.04-0.08-0.15)
Avance autom. de la mesa Long. rap y lentos Long. y transv. rap. y lentos Long. y transv. rap y lentos (vert. rápidos) Long. y transv. rap y lentos (vert. ráp) Long. y transv. rap y lent. (vert. rap) Long. y transv. rap y lent (vert. rap)
Distancia husillo-mesa (mm) 0-415 0-405 0-405 0-405 0-350 150-600
Distancia husillo-columna (mm) 170-482 140-609 140-609 140-609 140-609 -
Potencia del motor (HP) 3 (2V) 3 (2V) 5 5 5 5
Peso (Kg) 1160 1550 1590 1590 1700 2000
ACCESORIOS:
Morsa - Jgo. de boquillas - Jgo. de clamping - Sistema de refrigeración - Fuelles guarda viruta (C6325W no) - Bandeja recolectora de virutas - Lámpara halógena - Lubricación forzada - Comando sobre torpedo - Llaves de servicio - Arboles horizontales (X6325W no) * BANCADA Y MESA TEMPLADAS * TURCITE EN EJES X e Y * FUNDICION DE MEHANITE (X6325W)
OPCIONALES: Reglas digitales en 3 ejes (x-y-z) Tirador neumático - Cabezal Mortajador - Aro de suplemento - Disp. Fresado universal

AV. 101 - DR. Ricardo Balbín
Nº 3418 - San Martín -
Pcia. Buenos Aires - Argentina

TE: +5411-4849/1061/1062


FRESADORAS
zx 7550c
zx 6350c

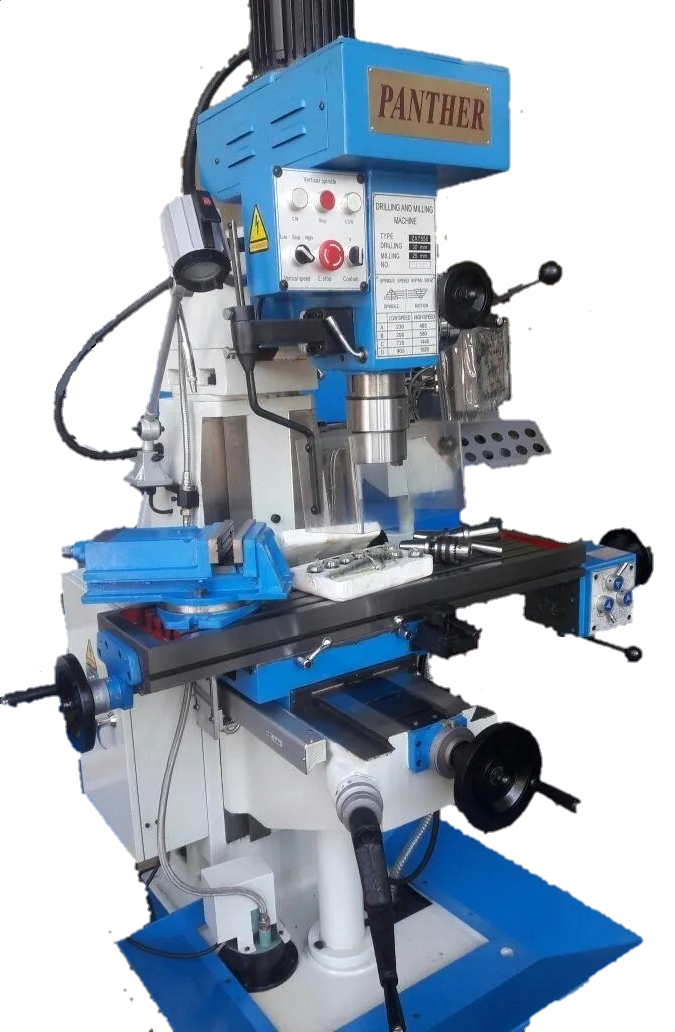

ZX 7550C
ZX 6350C

CARACTERISTICAS GENERALES:

* Aut. y rápidos eje X





CARACTERISTICAS / MODELOS ZX7550 Torreta ZX 7550C Torreta ZX 6350C Combinada
Tipo de cabezal Giratorio / Polea Giratorio/ Engranaje Giratorio/ Engranaje
Tipo de colizas Prismáticas
Medida de la mesa (mm) 1000 x 240 1120 x 280
Recorrido X-Y-Z (mm) 600 X 230 X 240 600 x 260 x 280
Cono del husillo (mm) ISO 40 ISO 40
Recorrido del husillo (mm) 120 120
Diam. manga del husillo (mm) 90 90
Velocidad del husillo (mm) 8V(230-1825) polea 8V(115-1750) engranaje

8V(115-1750) engranaje

H 12V(40-1300) engranaje

Avance autom. del husillo (mm/R) NO
Avance autom. de la mesa Longitudinal c/caja de motor independiente c/rápidos y lentos
Distancia husillo-mesa (mm) 90-490 80-460
Distancia husillo - columna (mm) 155-540 150-550
Potencia del motor (HP) 2 V:2- H:3
Peso (Kg) 625 635 1350
ACCESORIOS:

Morsa - Jgo. de boquillas - Sistema de refrigeración - Bandeja recolectora de virutas - Lámpara halógena - Cono (ISO40 -MT4) - Barra de alesado ISO40 - Mandril - Arboles horizontales (sólo en ZX 6350CW) - Llaves

OPCIONALES:

Av. autom. transversal - Reglas digitales en 3 ejes (X-Y-Z)
