AGUJEREADORAS - FRESADORAS






zx7032 ZX7045A ZX 7045 ZX7040A ZX40APC ZX 40F

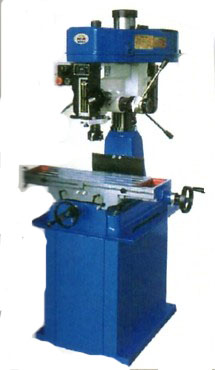

ZX7032
ZX7040A

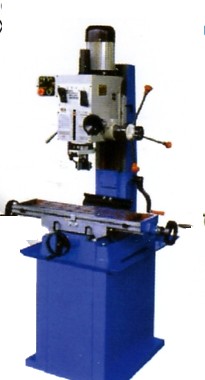

ZX 7045
ZX 7045A
ZX 40 APC
ZX 40F

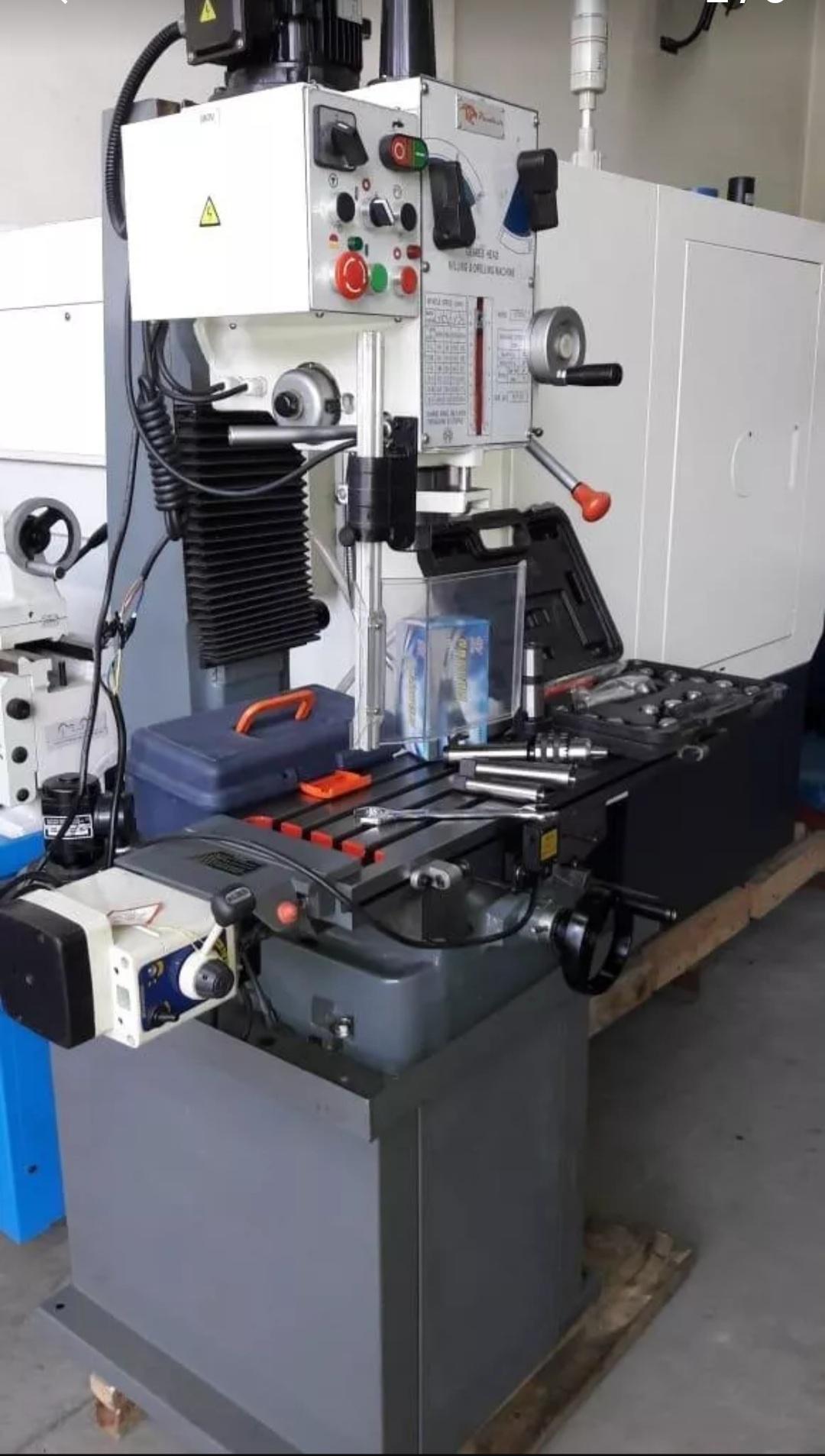

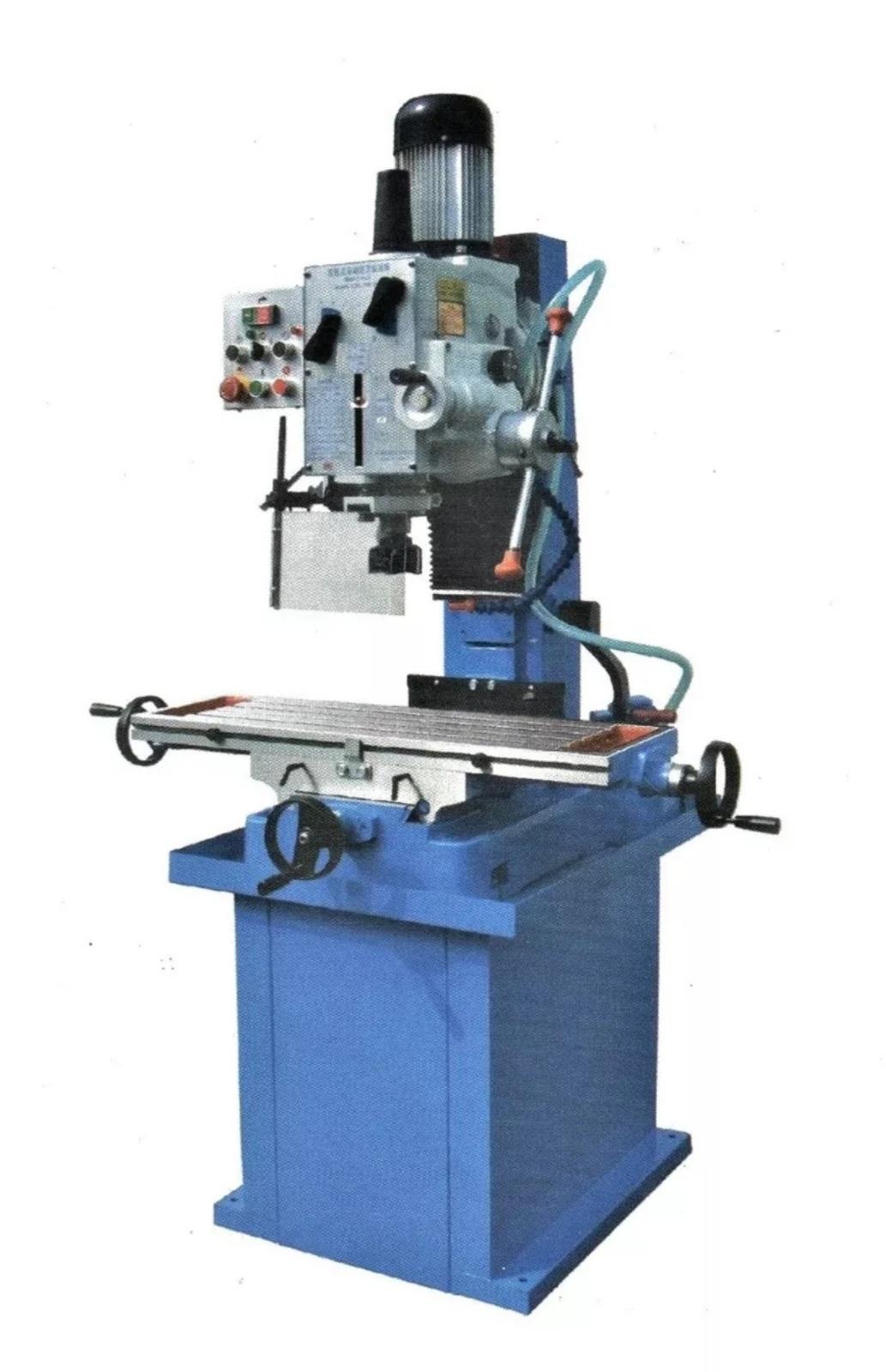

CARACTERÍSTICAS/MODELOS ZX 7025 ZX 7032 ZX 7040A ZX 7045 ZX 7045A ZX 7045B/B1 ZX 40 APC ZX 40F
Capacidad de perforado diam. (mm)

25

32 40 45 45 45 40 40
Cap. de fresado vert. diam. (mm) 13 22 22 28 28 28 22 25
Husillo (cono) MT3 MT3 MT4 MT4 MT4 MT4 MT4 MT4
Tipo de cabezal Correa Correa Engranaje inclinable Engranaje inclinable Engranaje inclinable Engranaje inclinable Engranaje inclinable Torreta inclinable
Tipo de columna (mm) Redonda diam. 80 Redonda diam. 105 Redonda diam. 115 Prismática Prismática Prismática Redonda diam. 115 Prismática
Avance autom. del husillo (mm/R) No No 0.12-0.18-0.25 No 0.12-0.18-0.25 0.12-0.18-0.25 0.12-0.18-0.25 No
Carrera del husillo (mm) 110 130 110 120

110

110 110 120
Velocidad del husillo (RPM) 5V(290-2150)

12V(100-2150)

6V(50-1250) 6V(95-1600) 6V(50-1250) 2V(50-1250)/2V(50-2500 6V(50-1250) 5V(270-2400)
Dimensiones de la mesa en cruz (mm) 555 x 195
820 x 240 820 x 240 820 x 240 820 x 240 820x240 585 x 190 820 x 240 giratoria
Carrera de la mesa (mm) 240 x 140 550 x 170 550 x 170 550 x 170 550 x 170 550x170 370x140x515(z) 530 x 250
Distancia husillo-mesa (mm) 510 460 450 475 475 475 745/1245 base 580
Distancia husillo-columna (mm) 240 202 262 260 260 260 262 320
Potencia del motor (HP) 1 1.5 1.5 1.5 1.5 1,5/ 2 1.5 2
Peso (Kg) 190 285 330 318 345 345 390 440
ACCESORIOS:
Base de apoyo (ZX 40APC no) - Jgo. boquillas - Sistema roscador - Fresa p/inserto - Mandril - Espiga - Conos reducción - Bomba refrigeración (ZX7045A -ZX 40APC) Base - Jgo. boquillas - Lámpara- Morsa - Mandril - Espiga- Barra alesado- Conos - Copa
OPCIONALES: Av. autom. longitudinal
